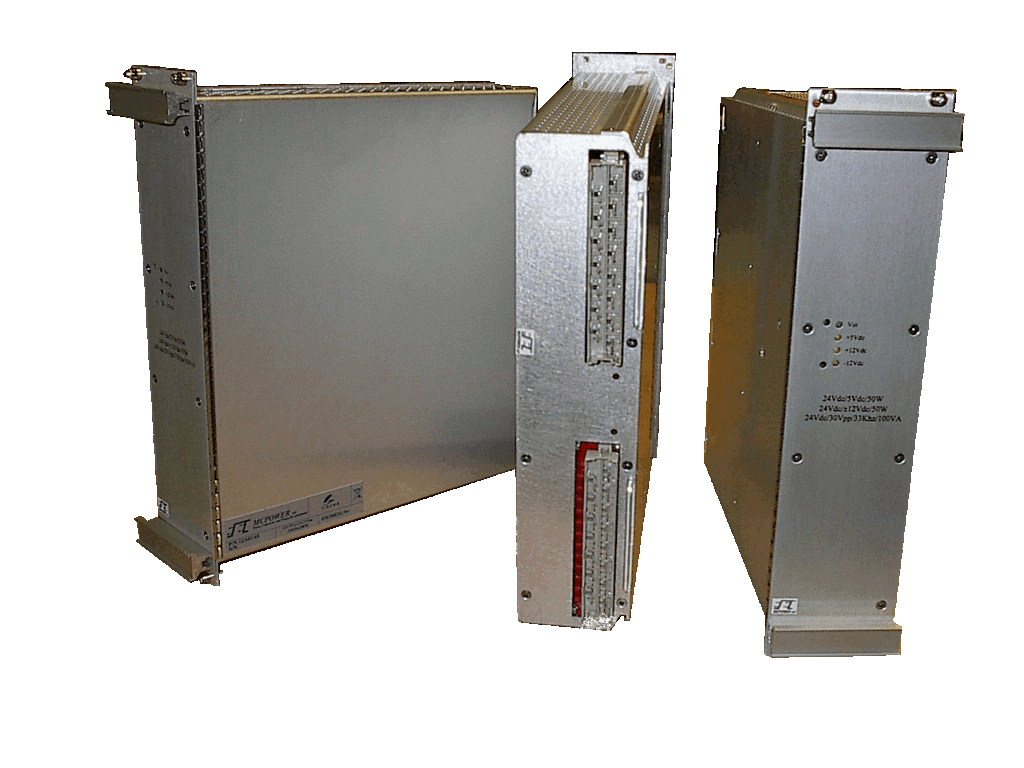

L’MC-12 è un dispositivo che integra, al suo interno, un convertitore DC/DC a tripla uscita (5V e duale ±12V) ed un inverter con una tensione d’uscita di 15Vpp a 30kHz, per una potenza complessiva di 200W.

Il dispositivo accetta un ingresso batteria nominale a 24Vdc ed è in grado di tollerare importanti variazioni della tensione d’ingresso senza ripercussioni sulla qualità delle uscite. Il rendimento del convertitore DC/DC interno è superiore al 93%, grazie alla tecnologia push-pull current-fed.

L’MC-12 è testato in camera climatica in un range da -40 a 85°C con derating delle prestazioni compreso entro il 2% rispetto ai valori nominali.

Gli ingressi e le uscite sono filtrate per limitare al massimo i disturbi sulle linee di alimentazione: il dispositivo è conforme alla normativa EMI UNI EN 55022. Inoltre, essendo progettato specificatamente per applicazioni ferroviarie, è conforme alla normativa EN 50155 per la tolleranza agli urti ed alle vibrazioni.

Come progettisti, siamo in grado di adattare l’MC-12 alle necessità del cliente, modificando tensioni d’ingresso e potenze e tensioni d’uscita. Per avere ulteriori informazioni su questo dispositivo e discutere riguardo le vostre specifiche tecniche, contattateci.

Caratteristiche generali

• Convertitore DC/DC e DC/AC integrato, in un unico dispositivo
• Ingresso nominale: 24Vdc
• Range d’ingresso: 18÷32 Vdc;
• Uscite: 5Vdc 10A, ±12Vdc 2A, 15Vpp 33kHz;
• Potenza massima: 200W;
• Range operativo di temperatura: -40 ÷ 85°C;
• Meccanica: E2-12TE;
• Peso: 1,65 kg;
• Connessioni esterne: 2 connettori DIN 41612 H-15;
• Rendimento DC/DC: 93%;
• Conformità normativa vibrazioni UNI EN 50155;
• EMC – Emissioni elettromagnetiche conformi a UNI EN 50121-3-2;
• Conformità alla RoHS;
• Omologato per utilizzo in applicazioni ferroviarie.

Contattaci

Se vuoi maggiori informazioni, un’offerta economica o anche solo discutere delle tue specifiche tecniche, contatta il nostro team di progettisti qui, invia una email a mcpower@mcpower.it o chiamaci direttamente allo (0039) 06 9255215; saremo lieti di trovare per te le migliori soluzioni possibili, al prezzo più basso.

MCPOWER fornisce dispositivi per i treni del Copenhagen Cityringen Metro, a Copenhagen, in Danimarca.

Come azienda certificata ISO9001 e IRIS (International Railway Industry Standard), tutti i nostri prodotti sono omologati per l’utilizzo in applicazioni ferroviarie. La progettazione e realizzazione particolarmente accurata garantisce resistenza, affidabilità e robustezza per l’utilizzo in ambienti caratterizzati da elevati umidità, vibrazioni e salti termici.

Tutti i dispositivi sono:

• Conformi a EN 50155 per urti e vibrazioni;
• Conformi a EN 50121-3-2 per emissioni elettromagnetiche;
• Conformi a UNI CEI 11170-3 (o NFPA 130) per quanto riguarda la resistenza al fuoco e ai fumi
• Conformi alla normativa RoHS;

Alimentatore MC-158

Alimentatore multiuscita (continua, duale ed onda quadra) in grado di funzionare con un ampio range di tensioni d’ingresso.

• Alimentatore multiplo DC/DC-AC
• Ingresso: 24Vdc
• Uscite: 2x5Vdc, 1x±15Vdc, 1x±24Vdc, 1x10Vpp XXkHz;
• Potenza massima: 240W;
• Range operativo di temperatura: -40 ÷ 85°C;
• Meccanica: E7-16TE;
• Peso: 1,38 kg;
• Connessioni esterne: 1 connettore 2W2, 1 connettore 3W3, 2 connettori D41612 H-15;
• Rendimento DC/DC: 93%;

Alimentatore MC-173

Alimentatore multiuscita (continua ed a onda quadra) in grado di funzionare con un ampio range di tensioni d’ingresso.

• Alimentatore multiplo DC/DC-AC
• Ingresso: 24÷37.5Vdc
• Uscite: 2x5Vdc, 1x20Vpp XXkHz;
• Potenza massima: 45W;
• Range operativo di temperatura: -40 ÷ 85°C;
• Meccanica: E1-6TE;
• Peso: 0,519 kg;
• Connessioni esterne: 1 connettore 2W2C ed un connettore D41612 H-15;
• Rendimento DC/DC: 93%;

Autostarter (start-up converter) MC-119

Convertitore DC/DC a bassa potenza per l’avviamento di convertitori statici.

• Ingresso: 750Vdc
• Uscita: 26Vdc;
• Potenza massima: 50W (80Wp);
• Range operativo di temperatura: -40÷85°C;
• Meccanica: E1-6TE;
• Peso: 0,411 kg;
• Connessioni esterne: 2xAMP2.

Convertitore DC/DC-AC MC-97

Alimentatore multiuscita (continua, duale ed onda quadra) in grado di funzionare con un ampio range di tensioni d’ingresso.

• Alimentatore multiplo DC/DC-AC
• Ingresso: 24Vdc
• Uscite: 2x5Vdc 2A, 1x±15Vdc 1A, 1x15Vdc 0.4A, 1x30Vpp XXkHz 2A;
• Potenza massima: 76W (140Wp);
• Range operativo di temperatura: -40 ÷ 85°C;
• Meccanica: Parete e E1-10TE;
• Peso: 0,75 kg;
• Connessioni esterne: 1 connettore D41612 H-15;

Convertitore DC/DC-AC MC-53

Alimentatore integrato multiuscita (continua ed a onda quadra) in grado di funzionare con un ampio range di tensioni d’ingresso.

• Alimentatore multiplo DC/DC-AC
• Ingresso: -16,8 ÷ 36Vdc
• Uscite: 1x5Vdc 5A, 1x5Vdc 2A, 1x20Vpp 100kHz 1A;
• Potenza massima: 45W;
• Range operativo di temperatura: -40 ÷ 85°C;
• Meccanica: E1-9TE;
• Peso: 0,60 kg;
• Connessioni esterne: 1 connettore 3W3, 1 connettore D41612 H-15;
